服務熱線：021-57278880

語言：

產品中心

推薦產品

您當前位置: 產品中心電站閥電站閘閥

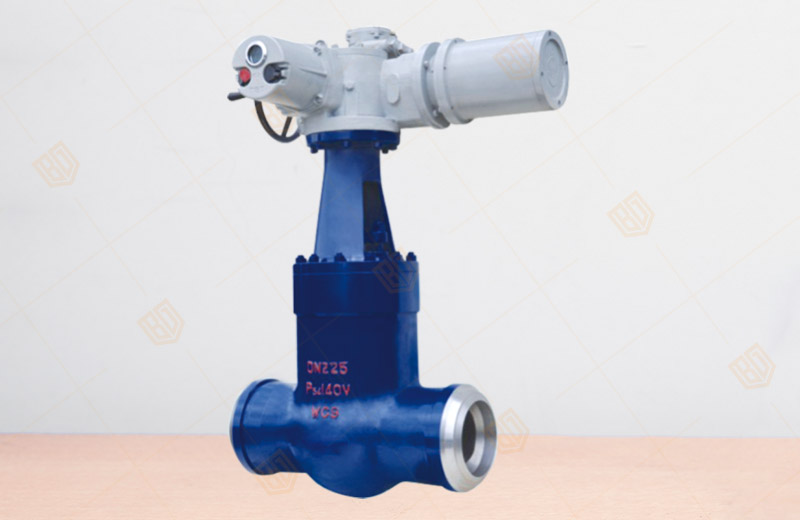

Z960Y電站閘閥

產品概況

產品型號：Z960Y
公稱通徑：NPS 2"~20" DN50～500mm
公稱壓力：Class900～2500Lb PN150～20MPa
主要材質：碳鋼、合金鋼
適用溫度：-29℃～+600℃
驅動方式：手動、氣動、電動
設計標準：API 600、ASME B16.34、DL/T 531、JB/T3595
結構長度：DL/T 531、ASME B16.10、GB/T 12221
連接標準：DL/T 531、JB/T3595、ASME B16.25
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：API 598、GB/T 13927、GB/T 26480、JB/T9092、JB/T3595

Z960Y電站閘閥產品詳情

Z960Y電站閘閥開啟過程

1、在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。

2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

Z960Y電站閘閥關閉過程

1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。

3、快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。

4、手輪轉動的后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

Z960Y電站閘閥閥門特點

1、閥門中腔采用壓力自緊式密封結構，密封性能好。

2、閥瓣、閥座的密封面采用鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

3、閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。

4、抗高溫蠕變設計。

5、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。

6、閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。

7、閥門驅動方式有手動、齒輪傳動、電動，可實現遠距離控制和自動化要求。

Z960Y電站閘閥主要外形尺寸

公稱通徑	主要外形尺寸和連接尺寸					電動裝置	重量
公稱通徑	d	L	H	L1	L2	電動裝置	重量
Z960Y-250
100	84	406	1164	437	277	DZW45	234
125	100	483	1402	437	277	DZW60	343
175	158	711	1650	554	309	DZW180	638
225	200	864	1650	554	309	DZW180	654
300	280	1067	2106	764	398	DZW350	1973
Z960Y-320
100	96	533	1236	437	277	DZW60	291
125	118	610	1302	437	277	DZW60	315
150	148	762	1403	526	283	DZW90	672
175	148	762	1650	554	309	DZW180	684
225	222	1041	1650	554	309	DZW180	696
Z960Y-P54100V
175	148	762	1650	554	309	DZW180	683
225	222	1041	1650	554	309	DZW180	704
250	222	1041	1795	554	309	DZW180	1214
300	294	1245	2080	554	309	DZW250	2125
Z960Y-P54170V
125	98	630	1230	437	277	DZW60	312
225	186	1060	1680	554	309	DZW180	1401
300	278	1397	2265	764		DZW500	2834
325	310	1448	2265	690	398	DZW500	2632
350	338	1550	2536	715		DZWC-4
