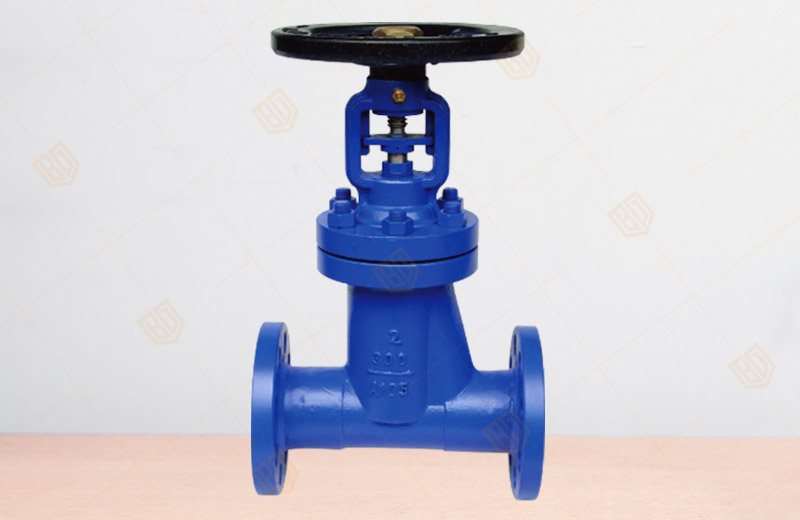

WJ41H美標（A105）波紋管截止閥

產品概況

產品型號：WJ41H
公稱通徑：NPS
公稱壓力：CLASS150~900LB
工作溫度：-29～350℃
設計標準：ASME B16.10、BS1873
結構長度：ASME B16.10
連接法蘭：ASME B16.5
試驗和檢驗：API598

WJ41H美標（A105）波紋管截止閥產品詳情

WJ41H美標（A105）波紋管截止閥其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

WJ41H美標（A105）波紋管截止閥技術規范

結構形式	BB-BG-OS Y
驅動方式	手動
驅動方式	電動
設計標準	ASME B16.10、BS1873
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API598

WJ41H美標（A105）波紋管截止閥產品性能規范

公稱壓力（LB）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤350℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

WJ41H美標（A105）波紋管截止閥主要零部件材質

序號	名稱	材質
1	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	閥瓣	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	對開圓環	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	閥瓣蓋	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6	墊片	柔性石墨+不銹鋼
7	閥蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8	波紋管組件	ASTM A182-F304、F316、F321、F304L、F316L
9	填料	柔性石墨
10	填料壓蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	閥桿螺母	銅合金
12	手輪	ASTM A536 Gr.60-40-18、A216-WCB
13	定位片	45、WCB、304、316、304L、316L
14	雙頭螺栓	ASTM A193-B7、A320-B8、A193-B8M
15	六角螺母	ASTM A194-2H、A194-8、A194-8M

WJ41H美標（A105）波紋管截止閥主要尺寸

型號	WJ41-150LB
壓力等級	150LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	203	216	241	292	356	406	495	622	698	787
H		241	241	241	280	286	368	387	400	457	520	609	698	762	876	990
W		120	140	140	180	200	220	260	280	300	320	340	400	450	450	450
重量（kg）		4	5	6	10	13	18	30	35	55	75	104	200	300	390	610

型號	WJ41-300LB
壓力等級	300LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		152	178	203	215	229	267	292	318	356	400	444	559	622	711	762
H		241	241	283	320	322	399	438	450	584	610	660	762	850	1085	1187
W		120	140	140	180	200	220	260	280	300	320	340	400	450	450	450
重量（kg）		4	7	10	15	20	25	30	52	88	115	160	259	420	595	876

型號	WJ41-600LB
壓力等級	600LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		240	280	320	320	390	430	480	508	635	750	914	1016	1219	1330	1560
W		140	140	160	160	180	180	250	250	350	400	450	500	600	720	760
重量（kg）		7	10	16	22	29	35	50	90	150	230	300	510	850	1120	1400

型號	WJ41-900LB
壓力等級	900LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		280	330	350	430	508	569	430	635	774	860	1040	1330	1560	1650	1780
W		160	160	180	180	250	250	320	350	450	550	600	720	760	820	890
重量（kg）		10	16	23	37	49	65	75	120	200	350	410	790	1300	1500	1800
